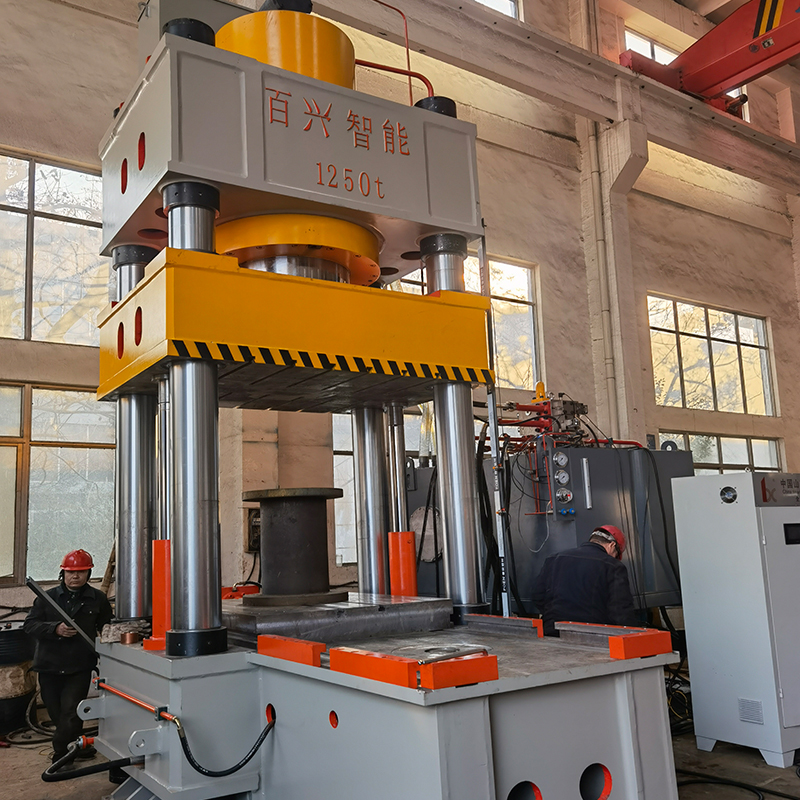

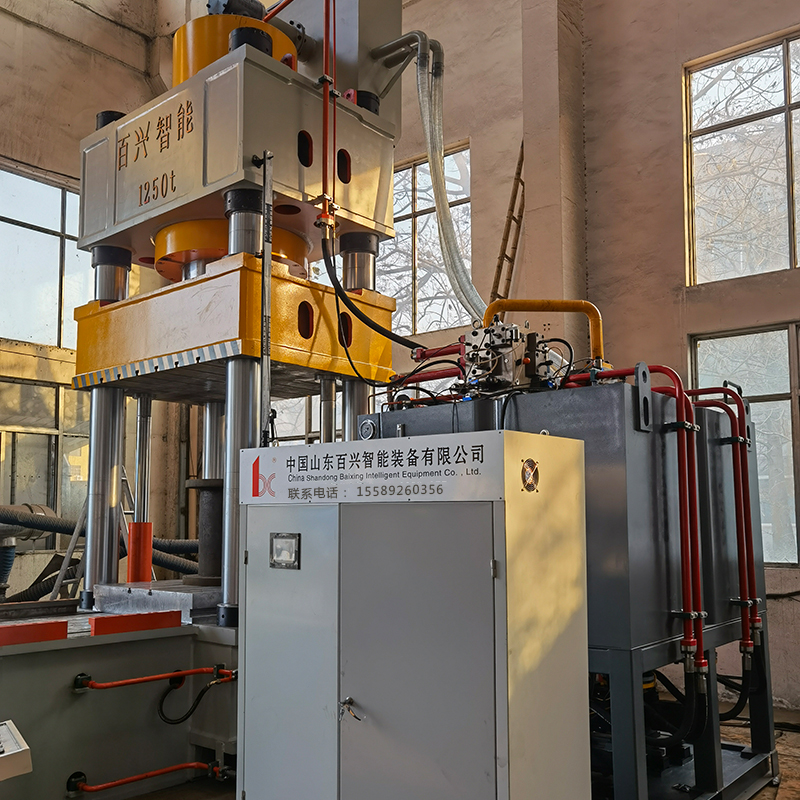

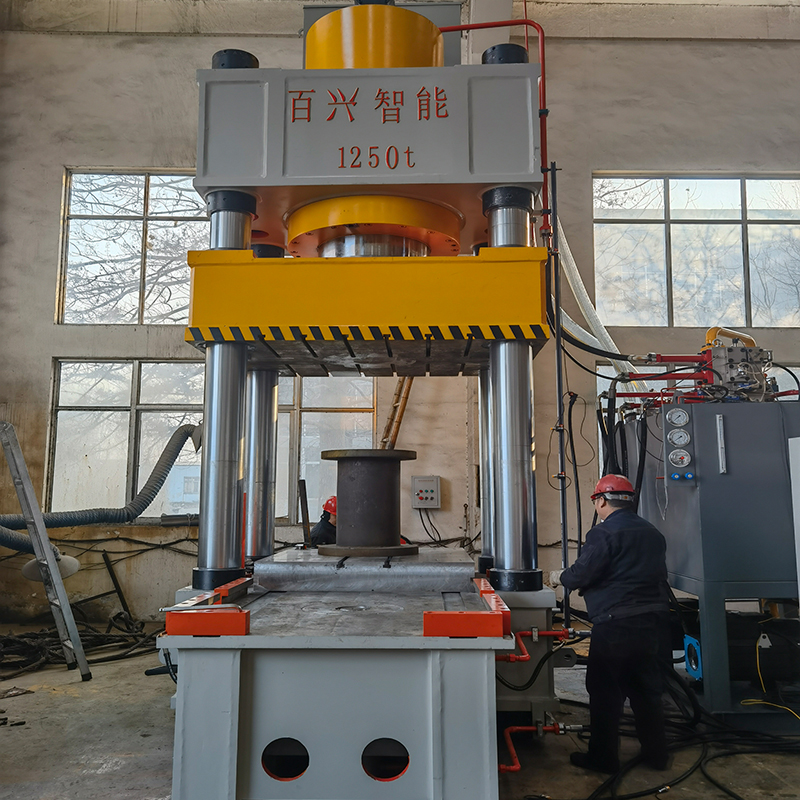

1250吨快速锻压机_热锻机

设备名称:移动工作台1250吨快速锻压机 热锻机

品牌:山东百兴智能

型号:YL32-1250吨

适用领域:这台热锻机设备为快速热锻机,配有移动工作台,伺服电机配置。可用于热锻金属制品的快速锻压成型所以又称热锻机、快速锻压机、模锻机等。

联系方式:15562230656王经理

售后服务热线:15562230656
产品参数
Product parameter

         1250吨热锻机适用领域:这台热锻机设备为快速热锻机,配有移动工作台,伺服电机配置。可用于热锻金属制品的快速锻压成型所以又称热锻机、快速锻压机、模锻机等。


1250吨热锻机机身
机身由上横梁、活动横梁、下横梁,4根立柱组成。进行去应力处理,缸体采用45#锻件。活塞杆50#锻钢离子氮化。硬度达到HRC45-50
液压机设备机身各大结构件均采用钢板焊接结构,焊接采用二氧化碳气体保护焊,焊后消除内应力。主要部件采用设备进行加工,保障整机的高精度。机身预紧采用液压螺母预紧。
设备主要结构件外观平整,无明显的凹凸现象,焊缝打磨平整,无焊渣和流疤现象。整机结构设计全部采用计算机优化设计,使其具有良好的强度和刚度,同时兼顾外形美观。



1.11250吨液压机 主油缸
热锻机主油缸采用活塞式结构,油缸缸体采用优良碳素钢锻件,油缸内表面经过珩磨、滚压工艺,使液压油缸具有足够的强度和刚度。柱塞杆采用优良碳素钢锻件,其表面经中频淬火处理,硬度在HRC42~50之间。油缸密封采用优良密封元件,确保密封性能可靠,使用寿命长。
1.立柱
热锻机立柱采用45#中碳钢,进行调质处理,表面淬火处理,电镀硬铬层厚0.04mm~0.05mm。
2、热锻机液压控制系统
液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成,借助于电气控制系统完成对液压机各种动作的控制。
2.1液压系统主油泵选用HG11-50-50-01R-VSC海特克高低速油泵,先导阀采用山东济宁系列阀,可大大提高压机动作的稳定性及可靠性。
2.2液压主控系统采用二通插装阀集成系统。该系统具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强,使用维护方便,寿命长等优点。
2.3液压系统的充液回路选用常闭式充液阀,滑块快下时靠充液阀吸油,快速下降速度由油缸下腔油路中的插阀控制调节。
2.4冷却过滤系统
液压系统中设有独立的油液水冷却过滤装置,以保障油液的工作温度及清洁度。
2.5油箱
液压控制系统的油泵电机组和液压控制阀块在油箱上平面有序排列。1250吨热锻机油箱为钢板焊接结构,油箱侧面开有窗口以便清洗油箱,其上还安装有油位油温计、空气滤清器等,油箱安装时进行酸洗、钝化和防锈处理。
2.6管路
液压管路系统密封可靠,高压管路连接采用高压法兰和优良密封元件,可有效地防止渗漏。管路布置整齐,并设置足够抗震管夹,可有效地减少和控制管路振动。管路安装时进行酸洗钝化处理。
2.7泵站为旁置式(压机右侧1.5米)

3、1250吨热锻机电气控制系统PLC控制
电气控制系统分为动力系统和控制系统两部分,动力部分包括控制总电源,各个电动机的启停及保护开关等,大功率电动机起动采用星型三角降压依次起动,电源采用三相四线制,AC380V,50HZ,先导电磁阀电压为直流DC24V。
控制部分包括电气箱、操作箱和移动按钮站,电气箱放在地面上,操作箱放置在机器右前立柱上,可完成对该机的全部动作的控制,操作箱可完成该机的全部动作的操作,操作箱上设有液压机各部分动作的操作按钮、功能转换开关、各个电机的启停按钮及各部分的报警、监视指示灯等。



1250吨热锻机成型液压机可选装配置

⑴冲裁缓冲装置 ⑵移动工作台 ⑶光幕安全保护装置

⑷冷却装置 ⑸换模具有浮动导轨和滚动托架

⑹触模式工业显示屏 ⑺打料装置(液压机和机械式)

⑻工作灯 ⑼PLC可编程序控制系统

热锻机主要元件配置明细

序号 名称            生产商
1、插装集成阀     山东泰丰液压股份有限公司
2、高压油泵       江苏启东市精工高压油泵有限公司
3、电机            南京环球电机有限公司
4、压力表       上海亿川仪表厂
5、继电器       德国 施耐德
6、充液阀        山东泰丰液压股份有限公司
7、密封件        台湾汉升 沈阳通用
8、核心电器        德力西"
