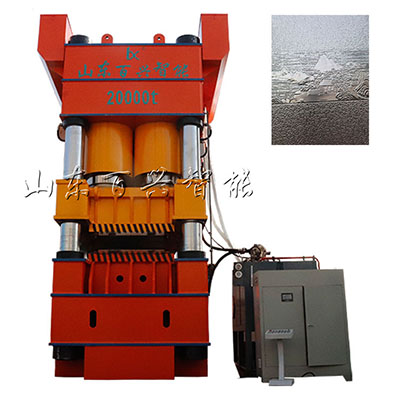

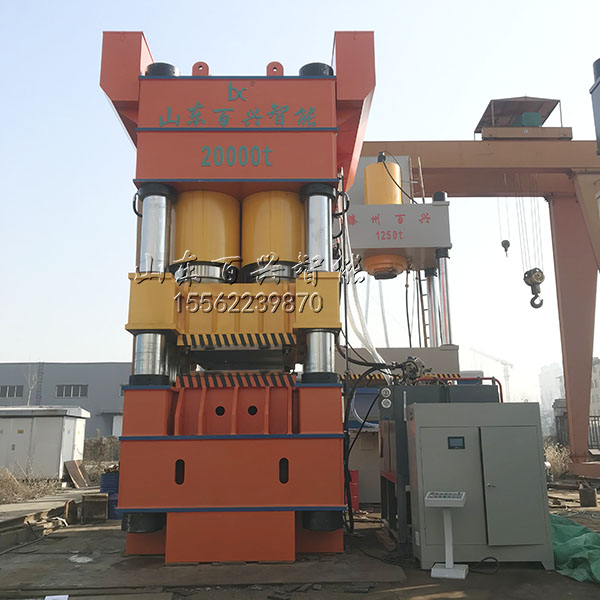

设备名称：液压机
又名：门面压花机
品牌：山东百兴
型号：Y78-20000t

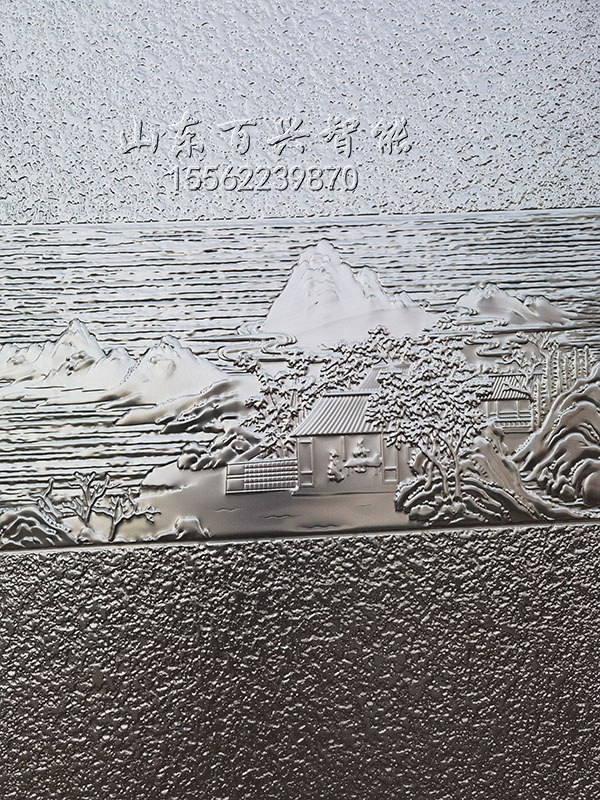

设备说明：本机为伺服数控液压机，三梁八柱结构，主油缸6缸分布，适用于铸铝门、庭院门、大铁门、不锈钢门板的压花成型，所压门板图案条理清晰，立体效果感好，美观漂亮，是门业制造商的所用设备。
二、设备用途、使用条件
20000吨液压机适用于适用于铸铝门、庭院门、大铁门、不锈钢门板的压花成型，所压门板图案条理清晰，立体效果感好，美观漂亮，是门业制造商的所用设备。本机的工作压力，滑块行程均可根据工艺需要在规定的参数范围内调节。本机具有独立的动力机构和电气系统，并采用伺服数控控制，可实现手动，半自动二种操作方式。可实现定压及定程两种压制方式。
设备使用条件：
1、设备工作区域温度：0~45℃（±）
2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％
3、冷却方式：水冷装置
4、液压系统使用介质：46号抗磨液压油
三、设备主要技术参数
| 序号 | 项 目 | 单 位 | 规 格 | ||
| 1 | 公称力 | KN | 200000 | ||
| 2 | 顶出力 | KN | / | ||
| 3 | 液体工作压力 | Mpa | 25 | ||
| 4 | 滑块有效行程 | mm | 600 | ||
| 5 | 顶出行程 | mm | / | ||
| 6 | 开口高度 | mm | 800 | ||
| 7 | 工作台有效面积 | 左右（柱内） | mm | 2500 | |
| 前后（边缘） | mm | 3600 | |||
四、设备主要结构
1、压机主要由主机、液压控制系统、电气控制系统、润滑系统和安全防护系统等组成。
机身由上横梁、活动横梁、下横梁，4根立柱组成。
2、液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成，借助于电气控制系统完成对液压机动作的控制。
3、润滑系统采用独立的稀油自动循环方式。
4、涂漆与防护
油漆颜色为乳白色，滑梁为橘红色，也可根据客户提供色板确定，压机各零部件在涂漆前应除尽表面的氧化物、焊渣及油污，漆前处理表面应达到GB8923-88A-B Sa2.5级，之后涂装环氧类防锈漆底和面漆，底、面漆漆膜厚度≥70um，出厂前应做好所有 外露加工面的防锈保护措施。
5、保护装置
5.1 压机设置急停按钮，发生异常时按“按“急停”按钮，包括电机均停止运行。
5.2双手操作按钮：双手下行同步时限0.5~1S。
五、设备操作方式和工艺动作
1、设备的操作方式为：手动、半自动二种方式，由操作面板上的转换开关进行选择。保压时间可以在0~999秒范围内预置。
1.1、手动：按压相应的功能按钮，即相应完成一个动作，抬手动作继续进行到底，但不发讯进行下一个动作。
1.2、半自动：按压压制按钮，即可自动完成一个规定的动作循环。
六、主要配套元件选择清单
| 序号 | 名称 | 规格型号 | 生产厂家 |
| 1 | 油泵 | 江苏恒源或伺服泵组 | |
| 2 | 电机 | 南京环球或伺服电机 | |
| 3 | 插装阀 | 山东泰丰 | |
| 4 | 充液阀 | 山东泰丰 | |
| 5 | 电接点压力表 | 江苏无锡 | |
| 6 | 主要电器元件 | 德力西 | |
| 7 | 水冷器 | 东莞 | |
| 8 | 吸油滤油器 | 温州精通 |
